今天我们来讨论一下止回阀安装位置。那么止回阀的安装位置如何确定呢？泵前安装与泵后安装止回阀有何区别，泵前安装适用于哪些地方？止回阀通常要配合其他阀门一起使用，那么跟其他阀门配合使用时，止回阀要安装在哪里呢？下面我们来一起探讨一下。

止回阀又叫逆止阀，是一种自动阀门，它依靠管道内流动介质的压力推动阀瓣，来实现阀门的关闭和开启，当介质停止流动，止回阀阀瓣关闭，它能有效防止管道内介质发生倒流，这对于保障管道的安全起到了很大的作用。

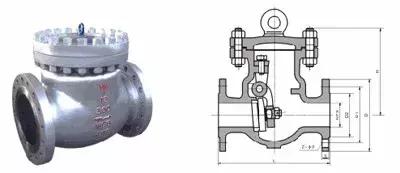

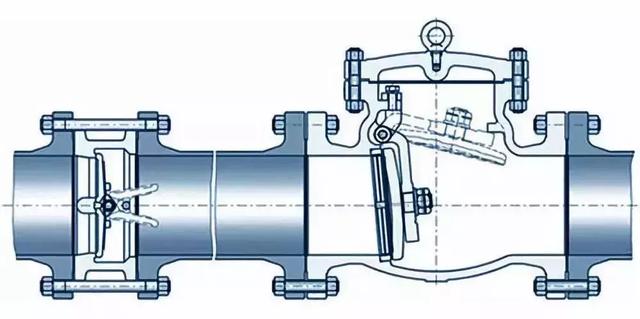

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀分为蝶式双瓣、蝶式单瓣，以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀是为了保证水泵内部水流的流向，从而保障水泵的正常工作。所以关于止回阀的安装位置，到底是安装在水泵前还是水泵后，可以分两种情况：

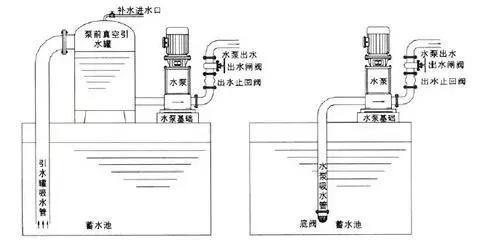

一种是安装在水泵前竖吸管端头，也叫底阀。目的是为了不用抽一次水向水泵充一次水，因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水，所以水泵内必须充满水才能抽出水。这种水泵的安装是高于液面时的一种方法，也叫负压法。



另一种是安装在水泵的后方。这种安装方法是液面高于水泵的情况下，方便启停水泵时不用关水泵出水阀，特别是对于母管制水泵系统，防止发生倒流的情况。

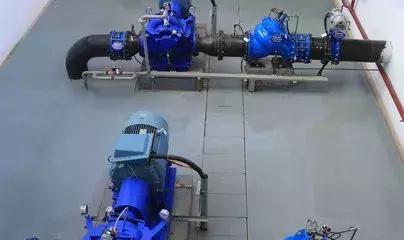

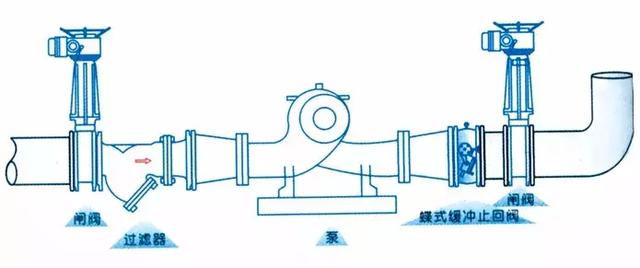

止回阀必须安装在泵的出口、出口控制阀之前的位置，以便检修止回阀。一般泵的出口第一道是软连接（减震器），接下来是止回阀，再接下来是隔断阀（如蝶阀、闸阀、截止阀等）



1、先装止回阀后装闸阀或者蝶阀

优点：可以?；ぶ够胤В乇鹗窃诓⒘弥校币桓霰貌黄舳涑隹诿殴乇眨硗庖桓霰闷舳氖焙?，冲击力都是闸阀或者蝶阀承担。止回阀发生故障后，可以关闭进出口阀隔离系统进行修理。

缺点：闸阀或者蝶阀谁来保护？曾经出现过一个案例，蝶阀的阀板被打烂了。



2、先装闸阀或者蝶阀后装止回阀

优点：可以?；さЩ蛘哒⒎?，冲击力靠止回阀承担。

缺点：止回阀谁来?；?，止回阀是靠压力差来开关，如果总管压力高就关，泵的压力高就开，如果使用的流量不稳定，那么止回阀就会反复开关，会影响止回阀寿命。而且止回阀坏了，特别是母管制系统，需要停运系统后才能进行修理。

一般来说，由于止回阀启闭动作较为频繁，内部连接部分及密封部件容易发生损坏，为便于修理，防止发生由于止回阀故障而停运整个系统的情况，从这个角度考虑，止回阀会装在出口闸阀或蝶阀之前，你见到的是不是基本上都是这样呢？
